Vận hành máy ozone và bộ trộn

Nước cấp được cấp vào bồn trộn. Tại đây bơm trộn sẽ hút nước từ trong bồn trộn bơm tuần hoàn trong bồn trộn ozone, trên đường bơm vào bồn trộn có thông qua một bộ phận thu khí có tên là Injector, bộ injector này thu khí ozone từ máy tạo ozone cấp thẳng vào đường ống, kế tiếp ozone và nước sẽ phản ứng hoà trộn vào nhau trên đường ống trước khi vào bồn trộn. Bên cạnh bộ phận thu khí có thêm một bộ phận cân bằng áp gắn trực tiếp trên đường ống khí để giữ áp suất được ổn định nhằm tăng hiệu suất hòa trộn ozone, hệ thống sẽ làm việc tuần hoàn cho ozone hòa trộn vào nước với hiệu suất cao.

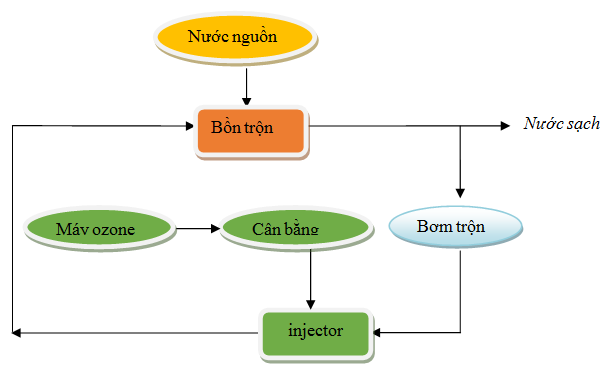

SƠ ĐỒ CÔNG NGHỆ

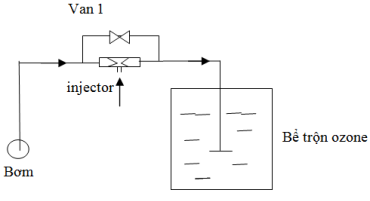

Nguyên lý hút ozone:

     Chú ý :

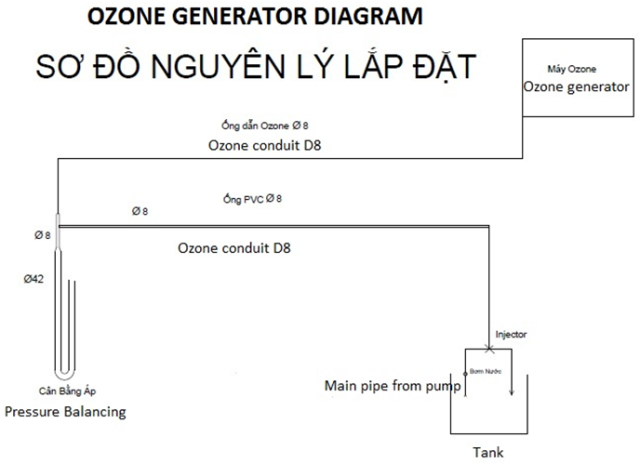

► Thường xuyên kiểm tra đường ống dẫn Ozone từ máy phát Ozone → ống cân bằng áp → Injector. Không được để ống dẫn Ozone bị gấp khúc hay bị gãy. Vì  trong hai trường hợp này Ozone sẽ không dẫn đến injector.

►  Thường xuyên kiểm tra và châm nước vào trong ống cân bằng áp.

►  Khi cần tăng hoặc giảm lượng khí vào máy Ozone cần chú ý đến độ hút của Injector để chỉnh van Bypass cho phù hợp:

- Muốn tăng lượng khí vào - khóa bớt van Bypass;

- Giảm lượng khí vào – mở van Bypass.

►  Không để nước trong ống cân bằng xuống quá thấp hoặc trường hợp Injector hút không đủ lực làm Ozone thoát ra ngoài thông qua ống cân bằng.

♦ Máy ozone.

Máy ozone có chức năng tạo khí ozone, thông qua thiết bị trộn ozone và injector ozone được hòa tan. Ozone có tác dụng kép, song song với việc diệt khuẩn trong hệ thống xử lý thì ozone còn có khả năng diệt vi khuẩn trong bình chứa. Khả năng diệt vi khuẩn gấp 600 lần so với chlorine đối với vi khuẩn có men. Đối với vi khuẩn không men(virus), khả năng diệt khuẩn của ozone là 3000 lần hơn.

♦ Bơm trộn ozone.

Bơm trộn Ozone vào trong nước với lưu lượng không đổi.

♦ Injector.

Thu khí ozone, tăng hiệu suất hoà trộn.

♦ Bộ cân bằng áp.

Giữ áp suất không đổi trong đường ống, nâng cao hiệu suất hòa trộn Ozone.

Hướng dẫn vận hành máy ozone và bộ trộn

♦ Nguồn điện cấp cho máy: 380V / 50Hz

♦ Mở máy theo trình tự:

- Mở MCCB cấp nguồn cho máy;

- Mở bơm trộn Ozone (kiểm tra Injector có hút khí vào trong không);

- Mở nước giải nhiệt làm mát cho máy

- Mở công tắc máy Ozone.

Hoàn tất các bước trên máy đã đi vào hoạt động.

♦ Tắt máy theo trình tự:

- Tắt công tắc phát Ozone;

- Tắt công tắc bơm trộn Ozone;

- Tắt nước giải nhiệt máy.

     Chú ý:

► Thường xuyên kiểm tra đường ống dẫn Ozone từ máy phát Ozone → ống cân bằng áp → Injector. Không được để ống dẫn Ozone bị gấp khúc hay bị gãy. Vì trong hai trường hợp này Ozone sẽ không dẫn đến bồn trộn theo mục đích sử dụng.

► Chú ý ống dẫn ozone từ ống cân bằng áp vào Injector phải được đưa lên cao hơn đầu nước ra của bồn trộn để không cho nước tràn về máy ozone.
